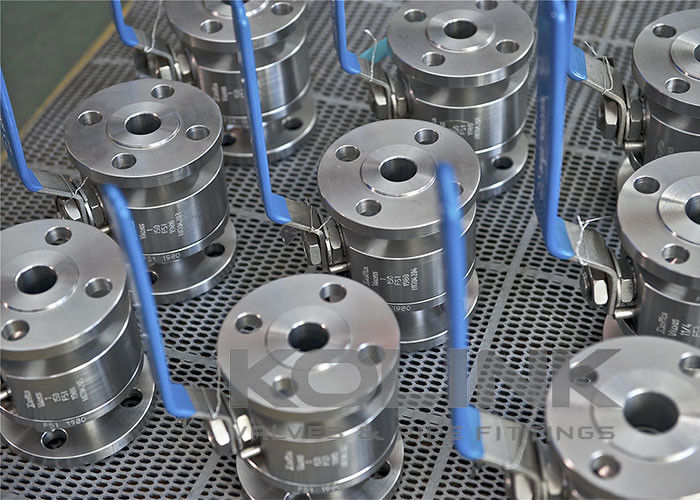

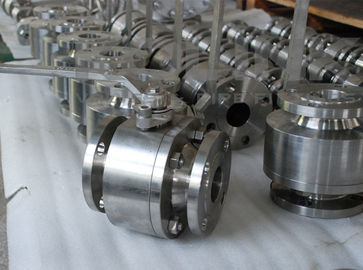

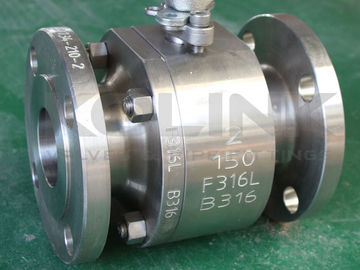

Schmiede Stahl 2-Pc Kugelventil Klasse 150-1500 Schwimmballflanke

Schmiede Stahl 2-Pc Kugelventil Klasse 150-1500 Schwimmballflanke

Mit all den Vorteilen von schwimmenden Kugelventilen werden KOLINK geschmiedete Stahlschwimmballventile in 2-teiligen Split- und 3-teiligen Schraubkörpern angeboten.Das Schmiedematerial gewährleistet eine ausreichende Steifigkeit und Festigkeit unter maximalem NennbetriebsdruckDie Standardwandstärke des Ventilkörpers und die hohen Festigkeitsschrauben reichen aus, um dem Rohrdruck standzuhalten.Die inneren Teile des Ventils sind so konzipiert und ausgewählt, dass sie unter allen möglichen Arbeitsbedingungen zuverlässig sind.

Mit geschmiedeten Materialien für verbesserte mechanische Eigenschaften, Druckbindung und Qualität sind geschmiedete Stahlschwimmballventile ideal für mittlere oder hohe Druckdienste und einen breiten Temperaturbereich geeignet.und könnte kleine Schaltklappen ersetzen.

Schmiede Stahl-Floating Ball Valves sind in einer breiten Palette von Konstruktionen, Materialien, Größen, Druckklassen und Endverbindungen erhältlich.Kryogene und hochtemperatursitzende Metallkonfigurationen sind ebenfalls erhältlich.

Entwurf Eigenschaften:

1Spezielle Sitzgestaltung
Bei niedrigem mittleren Druck ist die Berührungsfläche zwischen Sitz und Kugel kleiner.mit einer Breite von mehr als 20 mm,Wenn der mittlere Druck höher wird, wird die Berührungsfläche von Sitz und Kugel zusammen mit der elastischen Verformung des Sitzes größer.so dass der Sitz einem höheren mittleren Schub standhält, ohne beschädigt zu werden.

2Brandsicherheit
Bei versehentlichem Brand in Rohr und Ventil könnte der aus PTFE oder anderen nichtmetallischen Materialien bestehende Sitzring bei hoher Temperatur verbrennen und zu einem massiven Leck am Ventil führen.Das feuersichere Sitzkonzept ist eine Vorsichtsvorkehrung zwischen dem Ball und dem SitzNach Verbrennung des Ventilsitzes würde der mittlere Druck den Ball kontinuierlich in Richtung der nachgelagerten Metalldichtung drücken, um eine Hilfsdichtung von Metall zu Metall zu bilden.die das Leck der Ventile wirksam reduzieren könnteDarüber hinaus besteht die Dichtungsdichtung der mittleren Flansche aus einer Metalldichtung mit Spiralwunde, die auch die Dichtung bei hoher Temperatur gewährleisten kann.Das feuersichere Design von KOLINK Kugelventilen ist gemäß API 607 genehmigt..

3. Sprengungssicherheit und Dichtung des Stammes
Der Stamm ist mit einem integrierten Kragen am unteren Ende bearbeitet und aus dem inneren Ventilraum montiert.so dass der Stamm durch den Ventilhals blockiert wird und nicht durch das Medium ausgeblasen wird, auch nicht unter dem abnormalen Druckanstieg in der VentilhöhleAußerdem sollte, um Leckagen zu vermeiden, nachdem die Stammverpackung im Brandfall abgebrannt ist, die Schubspülmaschine zwischen der Stammschulter und dem Körperkontakt eine positive Dichtung bilden.Die Versiegelungskraft würde mit zunehmendem mittlerem Druck zunehmen, um eine zuverlässige Staubdichtung unter verschiedenen Druckbedingungen zu gewährleisten, Leckagen zu verhindern und eine Unfallverbreitung zu vermeiden.

4- Die Chevron-Verpackung.

Die Chevron-Verpackung könnte den Dichtungsdruck gegen mittleren Druck im Drüsenbereich wirksam anpassen und die Dichtung der Stammverpackung zuverlässiger machen.

5. Anti-statische Struktur
Das Kugelventil ist mit antistatischen Einrichtungen ausgestattet und könnte durch den Stamm einen statischen Kanal zwischen Kugel und Körper bilden.zur Entladung der durch Reibung während des Betriebs des Ventils aufgebauten statischen Elektrizität, um durch die Pipeline zu gelangen, um Feuer oder Explosionen zu vermeiden, die durch einen elektrischen Funken verursacht werden können, und um die Sicherheit des Systems zu gewährleisten.

6.VentileSchließungSchlechte Gerät
Das manuelle Kugelventil kann bei vollständigem Öffnen oder vollständigem Schließen in Position gesperrt werden.und es könnte auch verhindern, dass Ventile versehentlich durch Schwingungen der Rohrleitung oder andere unvorhersehbare Faktoren geöffnet oder geschlossen werdenEs ist besonders für brennbare und explosionsfähige Öl, chemische und medizinische Rohrleitungen oder Feldrohren wirksam.

Außerdem wird der mit dem Schraubenschlüssel montierte Stammkopf in Doppeldimension gestaltet. Wenn das Ventil geöffnet ist, ist der Schraubenschlüssel parallel zur Rohrleitung, und wenn das Ventil vollständig geschlossen ist, ist der Schraubenschlüssel parallel zur Rohrleitung.der Schlüssel ist senkrecht zur Rohrleitung, so daß die vollständig geöffneten und geschlossenen Anzeichen des Ventils unmissverständlich sind.

Eigenschaften geschmiedeter Stahlschwimmballventile:
Typ der schwimmenden Kugel
Körper aufgespalten, End-Eingang
2- oder 3-teiliges Gehäuse

Voll- oder Reduzierungsanschluss
Feuersicherheit nach API 607
Antistatisches Gerät
Anti-Blow-out Stamm

Verfügbare Getriebe- oder Aktorenbetrieb

Optionale Sperrvorrichtung

Optional ISO 5211 Direktmontageplatte

Optional Metall-Sitzgestaltung

Optional Niedrigemissionsverpackung nach ISO 15848

Anwendbare Normen für schwimmende Kugelventile aus geschmiedetem Stahl:
a) Konstruktion und Herstellung: API 6D, BS 5351, API 608, ISO 17292, MSS SP-72

b) Feuersicherheit: API 607, API 6FA
c) von Angesicht zu Angesicht: API B16.10, API 6D, EN 558, DIN 3202
d) Endverbindung: ASME B16.5, EN 1092, JIS B2220, ASME B16.25
e) Prüfung und Inspektion: API 6D, EN 12266, API 598
