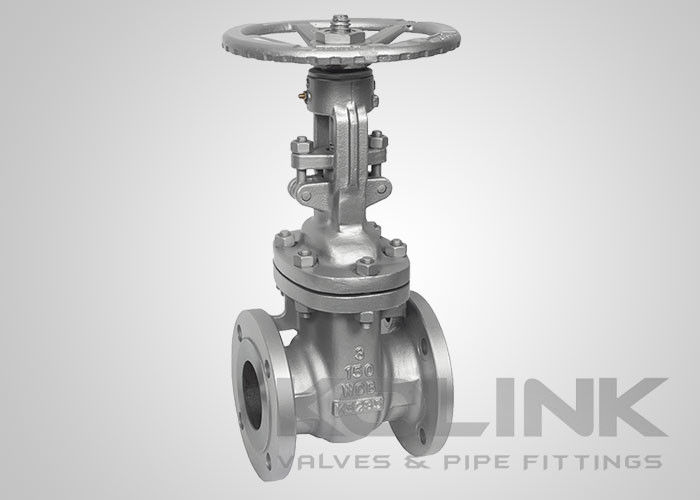

API 600 Gussstahl-Gatterventil Klasse 150-1500 Steigende Stamm OS&Y Schraubenkappe

API 600 Gussstahl-Gatterventil Klasse 150-1500 Steigende Stamm OS&Y

Rising-stem cast steel gate valves are used when it is important to know by immediate inspection whether the valve is open or closed and when the threads (stem and gate) exposed to the fluid could become damaged by fluid contaminantsIn diesem Design steigt der Stamm aus dem Torventil, wenn das Ventil geöffnet wird.

Das Keilgitter des Kolink-Gatterventils sorgt auch bei niedrigem Differenzdruck für eine feste Dichtung.Sicherstellung einer ordnungsgemäßen und gleichbleibenden Dichtung unabhängig von der Ventilposition, und minimiert auch Sitzverschleiß und -schäden, da die Sitzflächen des Keils und des Sitzes während weniger als 5% der gesamten Keilreise in Berührung kommen.

Merkmale derGusseisen-Gatterventils:

mit einer Breite von nicht mehr als 15 mm
Außenschrauben und -joch
Aufsteigernden Stamm und nicht aufsteigernden Handrad
Flexibler Keil, voll geführt
Metall-zu-Metall-Sitz
Erneuerbarer Sitzring und Rücksitzstamm
Handbetriebsstandard, verfügbarer Gangbetreiber und Betätigung
Schweißend
Flanschenende: Aufgehobene Gesichts- oder Ringverbindung

Anwendbare Normen fürGusseisen-Gatterventils:
a) Konstruktion und Herstellung: API 600, API 6D, BS 1414
b) von Angesicht zu Angesicht: API 6D, ASME B16.10, EN 558, DIN 3202, BS 2080
c) Verbindungsende: ASME B16.5, ASME B16.25, EN 1092, EN 12627, JIS B2220
d) Prüfung: API 600, API 6D, EN 12266, ISO 5208
