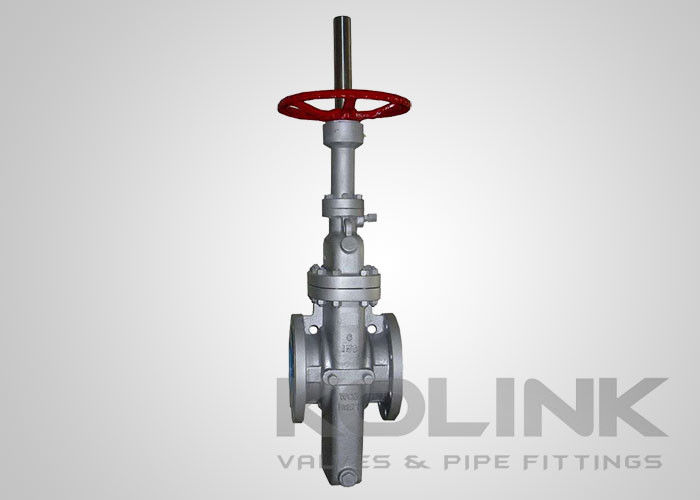

Vollständig durchgängig durch Leitungs-Gatterventil, Gusseisen-Stab-Gatterventil der Klasse 150

Durch die Leitung Schiebe Torventil Klasse150 Gussstahl elastisch sitzen

Durch Leitungsplatten-Gatterventile werden üblicherweise für die Öl- und Gasleitungen verwendet.
Durch Leitungsplatten-Gatterventile werden mit einer vollen Bohrung, Platten-Gatter, steigenden Stamm OS & Y und schwimmenden Sitzen hergestellt.mit einer Metall-Metall-Dichtung zwischen Tor und SitzEin schwimmender Sitz ist so konzipiert, dass er dem Plattentor entspricht.Eine Belleville Feder und O-Ring zwischen jedem Sitz und Körper sorgen für eine enge Dichtung gegen die Platte TorDas schwimmende Plattentor nutzt die natürliche Kraft des Leitungsdrucks, um bei Hochdruckdifferenzialsystemen eine dynamisch enge Abwärtsdichtung zu erhalten.Die Niederdruckdichtung erfolgt mit einem O-Ring, der den Sitz mit Energie versorgt und Korrosion und Ablagerungen minimiert- Allgemeine Ausstattungen sind erhältlich.

Die doppelte Block- und Blutungsfähigkeit sowie die automatische Entlastung des überschüssigen Körperdrucks sind Standardmerkmale dieses Sitzdesigns.

Die glatte, durchgängige Bohrung minimiert die Turbulenzen im Ventil und erzeugt im offenen Zustand einen Druckabfall, der einem Rohrteil derselben Länge und des gleichen Durchmessers entspricht.Die Sitzflächen befinden sich außerhalb des Strömungsstroms und sind daher vor der Erosionswirkung des Stroms geschützt.Schweine und Schabern können ohne Beschädigung durch das Ventil laufen.
Durch die Leitung der Schiebe Torventildesign minimiert und erleichtert die Wartung, so dass die Service-Operationen durchgeführt werden können, ohne dass das Ventil aus der Leitung entfernt.

Merkmale derAPIDurch das Leitungsventils:

Volldurchlässigkeit, vollständig steckbar
Schwimmbadtor
Feder/Druck-Sitzring mit Hilfsventil
Bubble fest geschlossen bei hohem und niedrigem Druck
Bidirektionale Operationen
Verfügbarkeit von Doppelblock- und Bleed-Leistung
Sitzflächen, die vor der Erosion durch Strömung geschützt sind
Positionsanzeiger
Oberste Einstiegsanlage für die On-Line-Wartung
Verschiedene Antriebe (elektrische, pneumatische und hydraulische Antriebe)

Anwendbare Normen fürAPIDurch das Leitungsventils:
a) Konstruktion und Herstellung: API 600, API 6D, BS 1414
b) von Angesicht zu Angesicht: API 6D, ASME B16.10, EN 558
c) Verbindungsende: ASME B16.5, ASME B16.25, EN 1092, EN 12627, JIS B2220
d) Prüfung: API 598, API 6D, EN 12266
