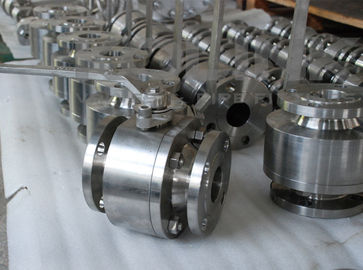

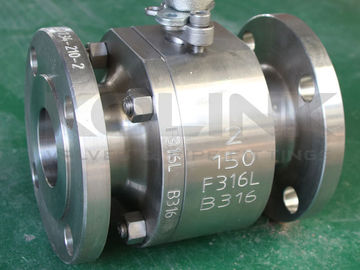

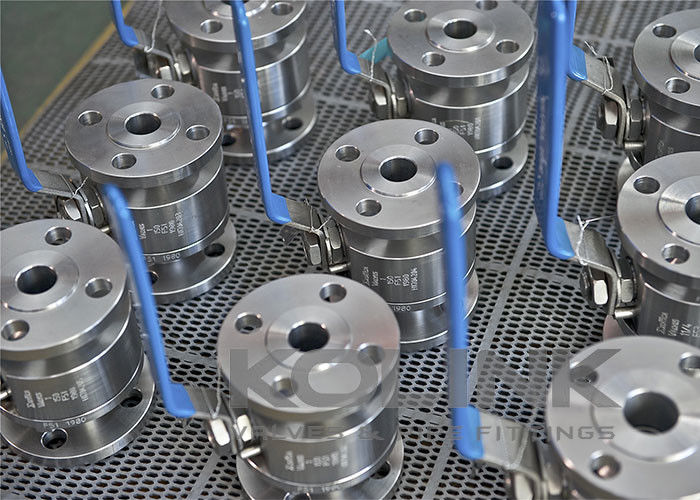

Mit allen Vorteilen von Schwimmkugelhähnen werden KOLINK-Schwimmkugelhähne aus geschmiedetem Stahl in Ausführungen mit 2-teiligem geteiltem Gehäuse und 3-teiligem verschraubtem Gehäuse angeboten. Das Schmiedematerial gewährleistet ausreichende Steifigkeit und Festigkeit unter maximalem Nenndruck, ohne die inhärenten Fehler von Gussmaterialien. Die Standardwandstärke des Ventilkörpers und hochfeste Schrauben reichen aus, um dem Rohrdruck standzuhalten. Die Innenteile des Ventils sind so konzipiert und ausgewählt, dass die Zuverlässigkeit unter allen Arbeitsbedingungen gewährleistet ist.
Mit geschmiedeten Materialien für verbesserte mechanische Eigenschaften, Druckbeständigkeit und Qualität sind Schwimmkugelhähne aus geschmiedetem Stahl ideal für mittlere oder hohe Drücke und einen weiten Temperaturbereich und können kleine kugelgelagerte Kugelhähne ersetzen.
Schwimmkugelhähne aus geschmiedetem Stahl gibt es in einer umfangreichen Palette von Ausführungen, Materialien, Größen, Druckklassen und Anschlussarten. Kryogene und Hochtemperatur-Metall-Sitz-Konfigurationen sind ebenfalls erhältlich.
Konstruktionsmerkmale:
1. Spezielle Sitzkonstruktion
Der Schwimmkugelhahn ist normalerweise mit einem flexiblen Sitz ausgestattet. Wenn der Mediumdruck niedrig ist, ist die Kontaktfläche zwischen Sitz und Kugel kleiner, wodurch ein höherer Druck an der Kontaktfläche entsteht, um eine zuverlässige Abdichtung zu gewährleisten. Wenn der Mediumdruck höher wird, wird die Kontaktfläche von Sitz und Kugel zusammen mit der elastischen Verformung des Sitzes größer, so dass der Sitz einem höheren Mediumschub standhalten kann, ohne beschädigt zu werden.
2. Brandsichere Konstruktion
Falls sich der Brand versehentlich im Rohr und Ventil ereignet, kann der Sitzring aus PTFE oder anderen nichtmetallischen Materialien bei hohen Temperaturen verbrennen, was zu einem massiven Austritt aus dem Ventil führt. Die brandsichere Sitzkonstruktion ist eine Vorsichtsmaßnahme zwischen Kugel und Sitz. Nachdem der Ventilsitz weggebrannt ist, würde der Mediumdruck die Kugel kontinuierlich in Richtung der nachgeschalteten Metalldichtung drücken, um eine zusätzliche Metall-auf-Metall-Abdichtung zu bilden, wodurch das Austreten aus dem Ventil effektiv reduziert werden kann. Darüber hinaus besteht die mittlere Flanschdichtung aus einer metallischen Spiraldichtung, die auch bei hohen Temperaturen die Abdichtung gewährleistet. Die brandsichere Konstruktion der KOLINK-Kugelhähne ist gemäß API 607 zugelassen.
3. Ausblassichere und Abdichtung des Schafts
Der Schaft ist an seinem unteren Ende mit einem integrierten Kragen versehen und wird von der inneren Kavität des Ventils aus installiert, so dass der Schaft durch den Ventilhals blockiert wird und auch unter abnormalen Druckanstiegsbedingungen in der Ventilkavität nicht ausgeblasen wird. Um ein Austreten zu vermeiden, nachdem die Schaftpackung im Brandfall verbrannt ist, würde die Druckscheibe zwischen der Schaftschulter und dem Körperkontakt eine positive Abdichtung bilden. Die Dichtkraft würde mit dem Anstieg des Mediumdrucks zunehmen, um eine zuverlässige Schaftabdichtung unter verschiedenen Drücken zu gewährleisten, ein Austreten zu verhindern und die Ausbreitung von Unfällen zu vermeiden.
4. Die Chevron-Packung
Die Chevron-Packung kann den Anpressdruck gegen den Mediumdruck im Stopfbuchsenbereich effektiv einstellen und die Abdichtung der Schaftpackung zuverlässiger machen.
5. Antistatische Struktur
Der Kugelhahn ist mit antistatischen Vorrichtungen ausgestattet und kann über den Schaft einen statischen Kanal zwischen Kugel und Körper bilden, um die statische Elektrizität abzuleiten, die sich während des Betriebs des Ventils durch Reibung aufbaut, um sie durch die Rohrleitung zu leiten, wodurch Feuer oder Explosionen vermieden werden, die durch elektrische Funken verursacht werden können, und die Systemsicherheit gewährleistet wird.
6. Ventilsperrvorrichtung
Der manuelle Kugelhahn kann in der Position verriegelt werden, wenn er vollständig geöffnet oder vollständig geschlossen ist. Das Positionierstück mit Verriegelungsbohrung ist so konzipiert, dass Fehlbedienungen des Ventils vermieden werden, und es kann auch verhindern, dass sich das Ventil versehentlich durch Vibrationen der Rohrleitung oder andere unvorhersehbare Faktoren öffnet oder schließt. Es ist besonders wirksam für brennbare und explosive Öl-, Chemie- und medizinische Rohrleitungen oder Feldleitungen.
Darüber hinaus hat der Kopf des Schafts, an dem der Schraubenschlüssel angebracht ist, ein Doppel-D-Design. Wenn das Ventil geöffnet ist, ist der Ventilschlüssel parallel zur Rohrleitung, und wenn das Ventil vollständig geschlossen ist, steht der Schraubenschlüssel senkrecht zur Rohrleitung, so dass die vollständig geöffneten und geschlossenen Anzeigen des Ventils unmissverständlich sind.
