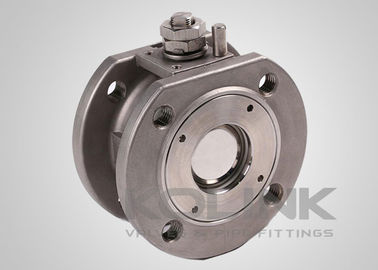

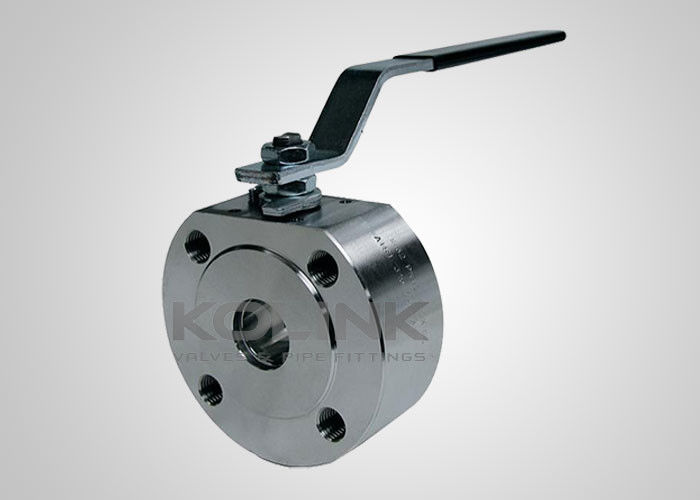

Wafer-Kugelventil, dünnes Kugelventil aus Edelstahl CF8 CF8M F304 F316

Wafer-Kugelventil, dünnes Kugelventil aus Edelstahl CF8 CF8M F304 F316

Ein Kugelventil ist eine Art "dünnes" Kugelventil mit einem Ein-Teil-Karosseriedesign, kurzer Entfernung zwischen dem Ventilsitz und dem Endflansch und kurzer Gesichts-zu-Gesichts-Dimension.Normalerweise ist das Ventil Monoblock ein Stück Typ, aber für größere Größen können Waferkugelventile auch in 2 Stück geteiltem Körper entworfen werden.Andere Optionen sind O-Port, V-Port, Curved Port und Rechteckport für verschiedene Anforderungen an die Durchflussregelung

Waferkugelventile werden in Chemie, Pharma, Lebensmittel und Getränke, Fett, Biotechnologie, flüssigem Reinigungsmittel, Metallurgie, Papierherstellung, Schiffbau usw. weit verbreitet.

Das Waferkugelventil ist ideal für Anwendungen geeignet, bei denen der Platz knapp ist.und sind sowohl in gegossenem als auch in geschmiedetem Körper erhältlich, vollen und reduzierten Bohrungen und, obwohl für den manuellen Betrieb vorgesehen, kann die Betätigung in bestimmten Größen untergebracht werden.

Eigenschaften von Kugelventilen des Typs Wafer:
Kurze Gesichtsdimension
Körper in einem Stück

Gegossenes oder geschmiedetes Körper

Voll- oder Reduzierungsanschluss
Anti-Blow-out Stamm

Verfügbare Getriebe- oder Aktorenbetrieb

Optional V-Port, Kurvport und Rechteckport

Optionale Sperrvorrichtung

Optional ISO 5211 Direktmontageplatte

Anwendbare Normen fürmit einer Leistung von mehr als 1000 W:

a) Konstruktion und Herstellung: ASME B16.34, JIS B2071, DIN 3357
b) Feuersicherheit: API 607, API 6FA
c) von Angesicht zu Angesicht: Kolink Standard
d) Endverbindung: ASME B16.5, EN 1092, JIS B2220
e) Prüfung und Inspektion: API 6D, EN 12266, API 598, JIS B2003
