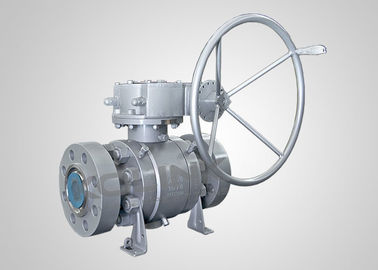

2 - 48 Zoll Hochdruckkugelventil geschmiedet Stahl PEEK Sitz Klasse 2500 PN420

2 - 48 Zoll Hochdruckkugelventil geschmiedet Stahl PEEK Sitz Klasse 2500 PN420

Hochdruckkugelventile

Das Hochdruckkugelventil ist speziell für Langlebigkeit und Zuverlässigkeit mit einem Konstruktionsdruck von bis zu ANSI-Klasse 2500 (420 bar / 6000 psi) gebaut.mit einer Breite von nicht mehr als 20 mm,, was eine ausreichende Steifigkeit und Festigkeit unter maximalem Nennbetriebsdruck ohne den inhärenten Fehler des Gießwerks gewährleisten könnte.Standardwanddicke des separaten Körpers und Anpassung der hohen Festigkeit Bindeschrauben sind bequem für die Wartung des Ventils und ausreichend, um die Belastung des Rohrs zu tragen.

Das Hochdruckkugelventil bietet eine zuverlässige Leistung in den anspruchsvollsten Anwendungen in der Öl- und Gasindustrie, der Offshore-Bohrplattform, der petrochemischen und der Energieindustrie.

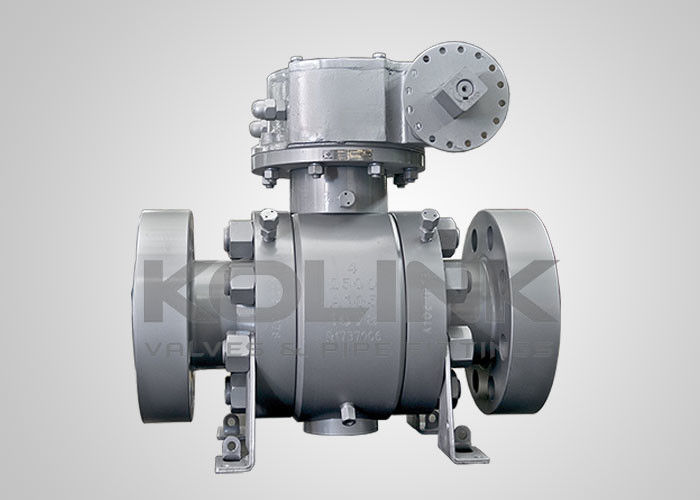

Das auf einem Trunnion montierte Kugelventil ist mit zwei schwimmenden Sitzen ausgelegt, die unter Druck von Medium bewegt werden können.Die Vorladespringungen des Sitzes sind so positioniert, dass zwei schwimmende Sitze die Kugelfläche fest befestigen.Die Kugel wird durch obere und untere Trunnions befestigt, so daß die Sitzringe bei geschlossenem Ventil nicht zu viel Durchflussdruck erzeugen.Druck des Mittels drückt den Vordersitz gegen den Ball, so dass eine Blasendichte besteht.

Eigenschaften von auf einem Trunnion montierten Kugelventilen
Schleppkopf für niedriges Drehmoment
Schwimmbare Federsitz
Doppelblöcke und Blutungen (DBB)
Körper aufgespalten, End-Eingang
2- oder 3-teiliges Gehäuse
Voller Hafen für den Schweinefang
Feuersicherheit nach API 607
Antistatisches Gerät
Anti-Blow-out Stamm

Notfalldichtungsmittel

Automatische Druckentlastung im mittleren Ventilraum
Verfügbare Getriebe- oder Aktorenbetrieb

Optionale direkte Befestigung nach ISO 5211

Optionale Sperrvorrichtung

Optionale Stammverlängerung

Anwendbare Normen für kugelförmige Trunnionventile:

a) Konstruktion und Herstellung: API 6D, BS 5351, API 608, ISO 17292, MSS SP-72

b) Feuersicherheit: API 607, API 6FA
c) von Angesicht zu Angesicht: API B16.10, API 6D, EN 558, DIN 3202
d) Endverbindung: ASME B16.5, EN 1092, JIS B2220, ASME B16.25
e) Prüfung und Inspektion: API 6D, EN 12266, API 598
