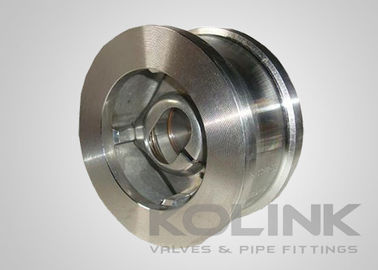

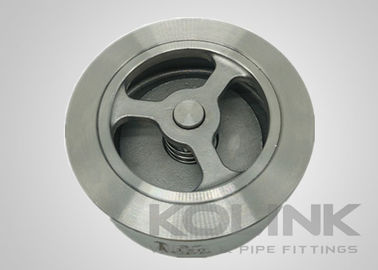

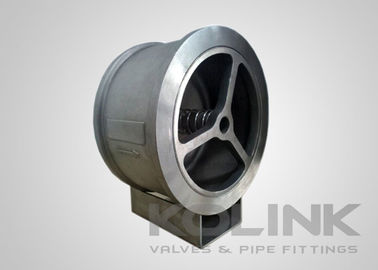

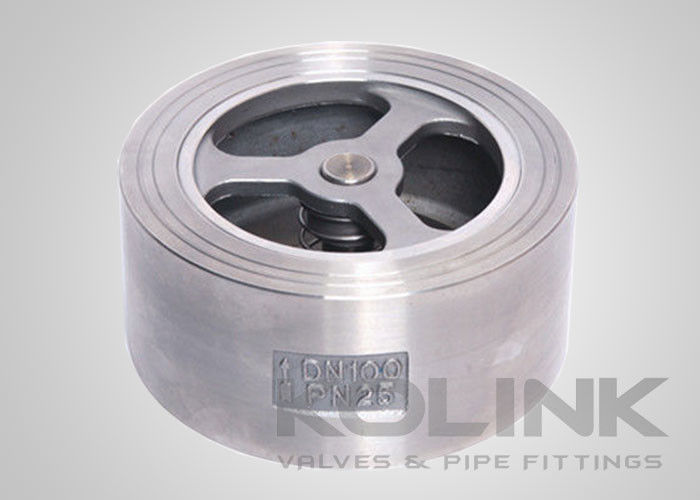

Wafer-Typ Lift-Checkventil Einplatten-Vertikalstrom aus Edelstahl

Wafer-Typ Lift-Checkventil Einplatten-Vertikalstrom aus Edelstahl

Einplatten-Wafer-Scheckventile verhindern die Rückwärtsströmung mit einer Scheibenbewegung, die parallel zum Fluss verläuft.Die Scheiben sind mit einer Feder versehen, um das Sitzen zu erleichternDiese Scheckventile des Wafertyps sind kapotlos und werden zwischen Flanschen installiert.So minimieren Sie das Potenzial für WasserhammerEs ist etwas besser als das Neigungsscheiben-Scheckventil bei der Minimierung des potentiellen Wasserhammers, aber mit einem höheren Druckabfall.

Je nach Konstruktion müssen alle Wafer-Scheckventile aufgrund der Kappenlosigkeit zur Wartung aus der Leitung entfernt werden.Die In-Line-Disk-Konstruktion erzeugt den größten Druckabfall im Vergleich zu anderen Kontrollventilen der gleichen Größe.

Wafer-Typ Lift-Checkventil Einplatten-Vertikalstrom aus Edelstahl

Merkmale eines Wafer-Typ-HefersEinplatten-Wafer-Scheckventils:
Einstückige Stahlkarosserie
Kurz von Angesicht zu Angesicht
Verringerte Bohrung, Schwing-Typ Einzelplatte
Diskspring verfügbar

Anwendbare Normen für Wafer-Typ-LifteEinplatten-Wafer-Scheckventils:
a) Konstruktion und Herstellung: API 6D, API 594
b) von Angesicht zu Angesicht: API 6D, ASME B16.10, EN 558
c) Verbindungsende: ASME B16.5, EN 1092, JIS B2220
d) Prüfung und Inspektion: API 6D, EN 12266, API 598
