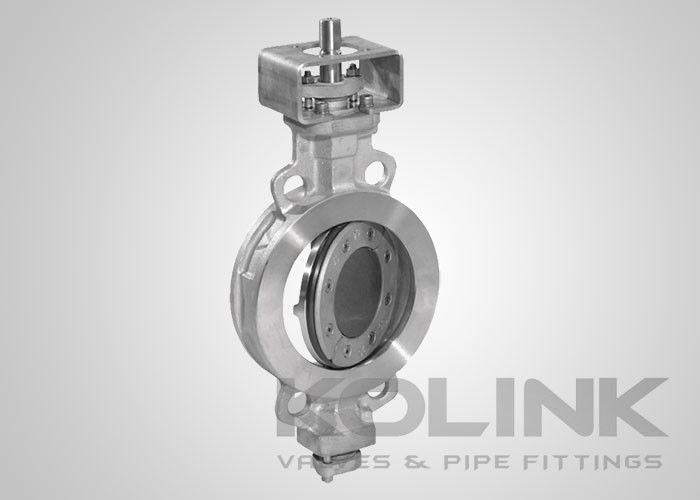

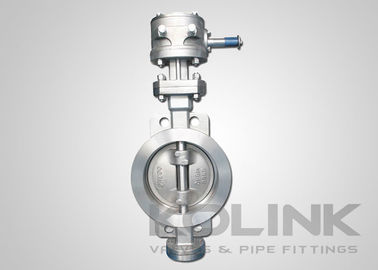

Doppel Offset Wafer Schmetterlingsventil, Dreifach exzentrisches Schmetterlingsventil mit Metallsitz

Double Offset Wafer Butterfly Ventil Dreifach exzentrische Metall Sitz

Das dreifache exzentrische Schmetterlingsventil, das einen Metallsitz verwendet, ist daher im Vergleich zu einem elastischen sitzenden Schmetterlingsventil in der Lage, einem größeren Druck standzuhalten.Die Dichtung der exzentrischen Scheibe kann entweder aus Metall/Graphit bestehen oder vollständig aus Metall und Metall bestehenDas mehrschichtige Design kann keine Leckagen und eine einfache Wartung erreichen, während das Metall-zu-Metall-Design bei höheren Temperaturen und Druck zuverlässiger ist.das dreifache exzentrische Schmetterlingsventil wird sowohl bei Abschalt- als auch bei Drosselungsanwendungen eingesetzt.

Der Wafer-Schmetterlingsventil ist der gängige Stil eines Schmetterlingsventils und ist billiger als der Lug-Typ. Der Wafer-Schmetterlingsventil wird zwischen zwei Flanschen installiert.Das Ventil wird durch Verwendung von Bolzen oder Knoten und Muttern von Flansch zu Flansch an Ort und Stelle gehaltenDiese Art der Anlage macht es natürlich unmöglich, nur eine Seite des Rohrsystems vom Ventil zu trennen.

Merkmale derWafer Triple Exzentrisches Schmetterlingsventils:

Entwurf einer exzentrischen Scheibe
Mehrschicht-Scheibe-Standard
Vollmasse-Metall-Siegel Optional
Einrichtungströmung
Waferkarosserietype, Lug- oder Flanschtyp

Anwendbare Normen fürWafer Triple Exzentrisches Schmetterlingsventil:
a) Konstruktion und Herstellung: API 609, EN 593, MSS SP-68
b) Gesichtsdimension: API 609, EN 558
c) Endverbindung: ASME B16.5, EN 1092, JIS B2220
d) Prüfung und Inspektion: API 598, EN 12266
