Hochleistungs-Schmetterlingsventil 2" - 48" aus Edelstahl

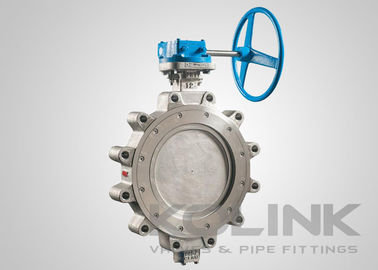

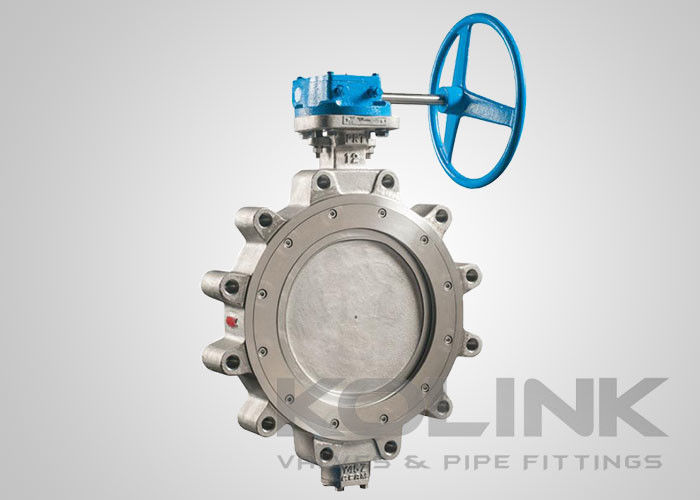

Lug-Typ Hochleistungs-Schmetterlingsventil aus Edelstahl

Hochleistungs-Schmetterlingsventile verfügen entweder über eine elastische Scheibe oder eine Sitzdichtung, die austauschbar ist.Das Offset-Design des Hochleistungs-Schmetterlingsventils erhöht die Versiegelungsfähigkeit des Ventils, verringert die Verschleißfähigkeit und verlängert die Lebensdauer.

Schmetterlingsventile des Typs Lug haben an beiden Seiten des Ventilkörpers Gewindeinsätze, die es ermöglichen, sie mit zwei Schrauben und Muttern in ein System zu installieren.Das Ventil wird zwischen zwei Flanschen mit einem separaten Satz von Bolzen für jede Flansche installiertDiese Einrichtung ermöglicht es, beide Seiten des Rohrsystems zu trennen, ohne die andere Seite zu stören.
Ein Schmetterlingsventil, das in Sackgassen eingesetzt wird, hat im Allgemeinen einen reduzierten Druck.Das gleiche Ventil mit einem Flansch montiert, im Sackgasse-Dienst, hat eine 75 psi Bewertung.

Eigenschaften eines Hochleistungsschmetterlingsventils

Entwurf einer exzentrischen Scheibe
Standard für Sitzplätze
Ersetzbares EPDM oder Viton Siegel verfügbar
Waferkarosserietype, Lug- oder Flanschtyp

Anwendbare Normen für Hochleistungs-Schmetterlingsventile:
a) Konstruktion und Herstellung: API 609, EN 593, MSS SP-67
b) Gesichtsdimension: API 609, EN 559, MSS SP-67
c) Endverbindung: ASME B16.5, ASME B16.47, EN 1092, JIS B2220
d) Prüfung und Inspektion: API 598, EN 12266
