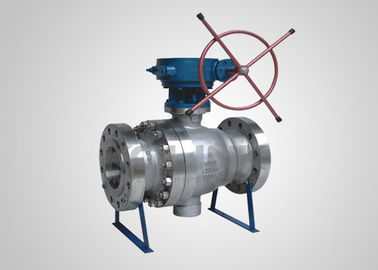

Gusseisen-Stiel-Kugelventil voller Hafen-Doppelblock & Bleed DBB

Gusseiserdraht-Stählventil mit Vollport-Doppelblock und -Bleed (DBB)

Das auf einem Trunnion montierte Kugelventil ist mit zwei schwimmenden Sitzen ausgelegt, die unter Druck von Medium bewegt werden können.Die Vorladespringungen des Sitzes sind so positioniert, dass zwei schwimmende Sitze die Kugelfläche fest befestigen.Die Kugel wird durch obere und untere Trunnions befestigt, so daß die Sitzringe bei geschlossenem Ventildruck keine zu hohe Durchflussdruckkraft erzeugen.Druck des Mittels drückt den Vordersitz gegen den Ball, so dass eine Blasendichte besteht.

Kleines Drehmoment, geringe Verformung der Sitze, zuverlässige Dichtungsleistung, lange Lebensdauer sind die Hauptvorteile von kugelförmigen Schaltklemmen.Trunnion-montierte Kugelventile sind weit verbreitet in Fernleitungen und normalen Industrieleitungen, die verschiedene Arten von ätzenden oder nicht ätzenden Strömungen aushalten können.

Entwurf Eigenschaften:

1Zweiblock.Einn Blutungsfunktion (DBB)
In der geschlossenen Position sorgen die federbeladenen Sitzringe für eine positive Dichtung gegen Druck von beiden Enden des Ventils.wenn die Karosseriehöhle zwischen den Sitzflächen durch Lüftungsventil und Abflussventil gelüftet wird.

Das Ventilationsventil könnte auch verwendet werden, um zu prüfen, ob der Sitz dicht ist, und die Ablagerungen in der Körperhöhle durch das untere Blutungsloch gereinigt und abgeleitet werden, um Schäden an den Sitzen zu vermeiden.

2. Niedriges Betriebsdrehmoment
Ein Kugelventil mit Trunnion hat eine Kugel und zwei schwimmende Sitzplätze, die unter mittlerem Druck bewegt werden können.Die selbstschmierenden PTFE-Sitzeinsätze und das Gleitlager könnten die Reibung zwischen den Sitzen und dem Ball auf ein Minimum reduzieren, um unter Betriebsdruck ein geringeres Drehmoment zu erreichen.

3. Notverschlussvorrichtung
Bei kugelförmigen Klopfen größer als 6" (DN150) befinden sich Dichtungsmittelinspritzvorrichtungen an Sattel- und Sitzflächen.Die Notfalldichtungsmittelinjektion durch die Einspritzvorrichtungen könnte mittlere Leckagen auf Sitz- und Stammflächen vermeiden.Das Dichtungsmittel-Einspritzsystem könnte auch zur Schmierung der Sitze verwendet werden.

4Brandsicherheit
Im Falle eines versehentlichen Brandes in Rohr und Ventil könnten die Sitzringe, Stamm-O-Ringe aus PTFE, Gummi oder anderen nichtmetallischen Materialien bei hoher Temperatur verbrennen.Das verursacht ein massives Leck am Ventil.. Die feuersichere Sitzkonstruktion ist eine Vorsichtsvorkehrung zwischen Kugel und Sitz.Der mittlere Druck und die vorgeladenen Federn würden die Vordersitzhalterung kontinuierlich in Richtung Kugel drücken, um eine Hilfsdichtung von Metall zu Metall zu bildenAußerdem besteht die Dichtungsdichtung der mittleren Flansche aus einer Metallspirale, die auch die Dichtung bei hohen Temperaturen gewährleisten kann.Das feuersichere Design von KOLINK Kugelventilen ist gemäß API 607 genehmigt..

5. Anti-statische Struktur
Das Kugelventil ist mit antistatischen Vorrichtungen ausgestattet und könnte durch den Stamm einen statischen Kanal zwischen Kugel und Körper bilden.zur Entladung der durch Reibung während des Betriebs des Ventils aufgebauten statischen Elektrizität, um durch die Pipeline zu gelangen, um Feuer oder Explosionen zu vermeiden, die durch einen elektrischen Funken verursacht werden können, und um die Sicherheit des Systems zu gewährleisten.

6. Zuverlässige Sitzverschlussstruktur
Die vorgeladenen Federn sind so positioniert, dass eine enge Dichtung zwischen zwei schwimmenden Sitzen und dem Ball gewährleistet ist.Der mittlere Druck würde den Vordersitz automatisch fest an den Ball drücken, um eine zuverlässige Dichtung des Sitzes zu gewährleisten..

9. Sicherheitseinrichtung
Da das Kugelventil mit primärer und sekundärer Sitzdichtung ausgelegt ist, kann die mittlere Hohlstelle den Druck nicht von selbst entlasten.die Sicherheitsventile sind auf dem Gehäuse installiert, um die Gefahr einer Überdruckschädigung innerhalb der Ventilhöhle zu verhindern, die durch thermische Ausdehnung des Mediums auftreten kann..

11. Ausblasen Proof Stamm

Der Stamm ist mit einem integrierten Kragen am unteren Ende bearbeitet und aus dem inneren Ventilraum montiert.so dass der Stamm durch den Ventilhals blockiert wird und nicht durch das Medium ausgeblasen wird, auch nicht unter dem abnormalen Druckanstieg in der Ventilhöhle.

Eigenschaften eines auf einem Trunnion montierten Kugelventils aus Gusseisens:
Ball auf Trunnion
Schwimmbare Federsitz
Doppelblöcke und Blutungen (DBB)

Notverschlussvorrichtung
Körper aufgespalten, End-Eingang
2- oder 3-teiliges Gehäuse
Voller Hafen für den Schweinefang
Feuersicherheit nach API 607
Antistatisches Gerät
Anti-Blow-out Stamm
Verfügbare Getriebe- oder Aktorenbetrieb

Optionale direkte Befestigung nach ISO 5211

Optionale Sperrvorrichtung

Optionale Stammverlängerung

Anwendbare Normen für Kugelventile aus gegossenem Stahl:

a) Konstruktion und Herstellung: API 6D, BS 5351, API 608, ISO 17292, MSS SP-72

b) Feuersicherheit: API 607, API 6FA
c) von Angesicht zu Angesicht: API B16.10, API 6D, EN 558, DIN 3202
d) Endverbindung: ASME B16.5, EN 1092, JIS B2220, ASME B16.25
e) Prüfung und Inspektion: API 6D, EN 12266, API 598
