API 6D 3-PC Trunnion-montiertes Kugelventil Dauerhaft WCB A105 CF8 F304

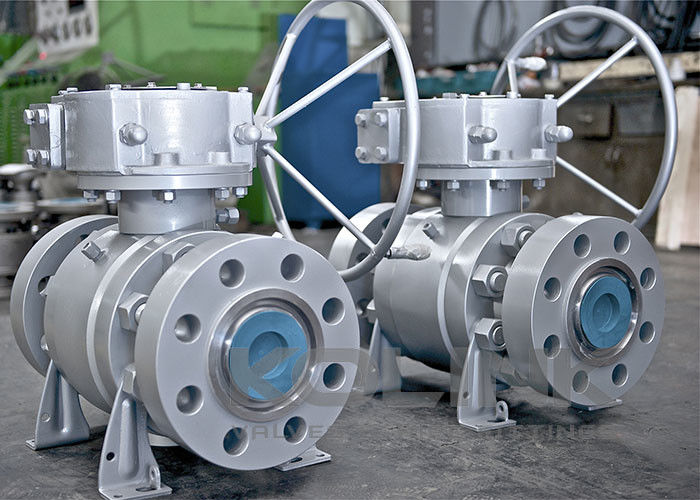

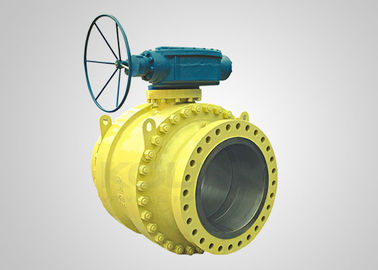

3-PC Trunnion_Mounted Ball Valve Gussstahl WCB Getriebe betrieben

Das auf einem Trunnion montierte Kugelventil ist mit zwei schwimmenden Sitzen ausgelegt, die unter Druck von Medium bewegt werden können.Die Vorladespringungen des Sitzes sind so positioniert, dass zwei schwimmende Sitze die Kugelfläche fest befestigen.Die Kugel wird durch obere und untere Trunnions befestigt, so daß die Sitzringe bei geschlossenem Ventil nicht zu viel Durchflussdruck erzeugen.Druck des Mittels drückt den Vordersitz gegen den Ball, so dass eine Blasendichte besteht.

Kleines Drehmoment, geringe Verformung der Sitze, zuverlässige Dichtungsleistung, lange Lebensdauer sind die Hauptvorteile von kugelförmigen Schaltklemmen.Trunnion-montierte Kugelventile werden weit verbreitet in Fernleitungen und normalen Industrieleitungen verwendet, die verschiedenen Arten von korrosiven oder nicht korrosiven Strömungen standhalten können.

Eigenschaften von auf einem Trunnion montierten Kugelventilen
Ball auf Trunnion
Schwimmbare Federsitz
Doppelblöcke und Blutungen (DBB)
Körper aufgespalten, End-Eingang
2- oder 3-teiliges Gehäuse
Voller Hafen für den Schweinefang
Feuersicherheit nach API 607
Antistatisches Gerät
Anti-Blow-out Stamm
Verfügbare Getriebe- oder Aktorenbetrieb

Optionale direkte Befestigung nach ISO 5211

Optionale Sperrvorrichtung

Optionale Stammverlängerung

Anwendbare Normen für kugelförmige Trunnionventile:

a) Konstruktion und Herstellung: API 6D, BS 5351, API 608, ISO 17292, MSS SP-72

b) Feuersicherheit: API 607, API 6FA
c) von Angesicht zu Angesicht: API B16.10, API 6D, EN 558, DIN 3202
d) Endverbindung: ASME B16.5, EN 1092, JIS B2220, ASME B16.25
e) Prüfung und Inspektion: API 6D, EN 12266, API 598
