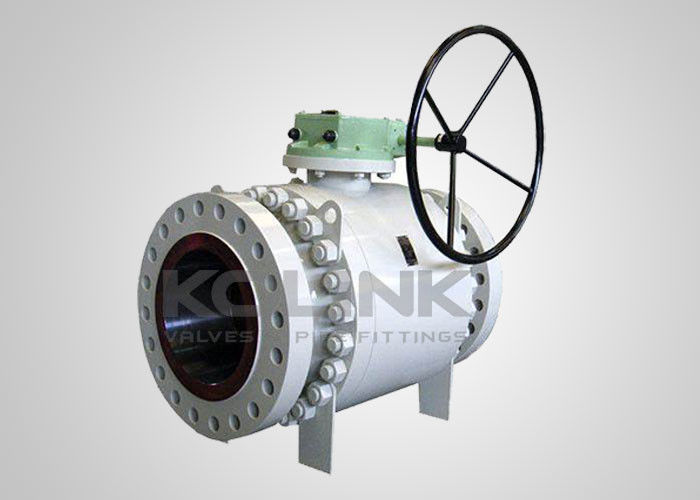

Vollöffnungs-Kugelventil Vollbohrung feuersichere antistatische Ausbruchsicherheit

Voller Schleuderausgang Ballventil Vollbohrung geschmiedetes Stahlgerät betrieben

Für das Vollbohrventil hat der Durchmesser des Bohrwerks in der Kugel denselben Innendurchmesser wie der Rohr.ein reduziertes Bohrventil hat einen kleineren Bohrdurchmesser als der innere Durchmesser des Rohrwerks, auf dem es.

Die Vollverschlussventile werden dort verwendet, wo ihr geringer Durchflusswiderstand von Bedeutung ist, wie z. B. bei Pumpensaugrohren,bei denen ein Druckabfall die Leistung der Pumpe beeinträchtigen kannSie werden auch in Strömen mit gemischten Flüssigkeiten und Feststoffen eingesetzt, bei denen Durchflussbeschränkungen zu Trennungen in den Materialien führen können, die zu Aufbauten führen und somit den Durchfluss in den Rohren reduzieren.

Ein weiterer Grund für Vollbohrventile ist die Reinigung.Ein “Pig” sieht aus wie ein Ball, der durch das Rohrsystem gedrückt wird, um das Innere der Rohre und Ventile zu reinigenFür diese Art der Praxis ist ein vollgeöffnetes Ventil von entscheidender Bedeutung, da ein Schwein an einem reduzierten Ventil feststecken würde.

Auf der anderen Seite werden Kugelventile mit reduziertem Port eingesetzt, wenn Druckabfall, Turbulenzen im Fluss und Materialmerkmale keine Sorge sind.Sie haben auch die Vorteile kleinerer Größe und geringerer Kosten.

Eigenschaften von auf einem Trunnion montierten Kugelventilen
Schleppkopf für niedriges Drehmoment
Schwimmbare Federsitz
Doppelblöcke und Blutungen (DBB)
Körper aufgespalten, End-Eingang
2- oder 3-teiliges Gehäuse
Voller Hafen für den Schweinefang
Feuersicherheit nach API 607
Antistatisches Gerät
Anti-Blow-out Stamm

Notfalldichtungsmittel

Automatische Druckentlastung im mittleren Ventilraum
Verfügbare Getriebe- oder Aktorenbetrieb

Optionale direkte Befestigung nach ISO 5211

Optionale Sperrvorrichtung

Optionale Stammverlängerung

Anwendbare Normen für kugelförmige Trunnionventile:

a) Konstruktion und Herstellung: API 6D, BS 5351, API 608, ISO 17292, MSS SP-72

b) Feuersicherheit: API 607, API 6FA
c) von Angesicht zu Angesicht: API B16.10, API 6D, EN 558, DIN 3202
d) Endverbindung: ASME B16.5, EN 1092, JIS B2220, ASME B16.25
e) Prüfung und Inspektion: API 6D, EN 12266, API 598
