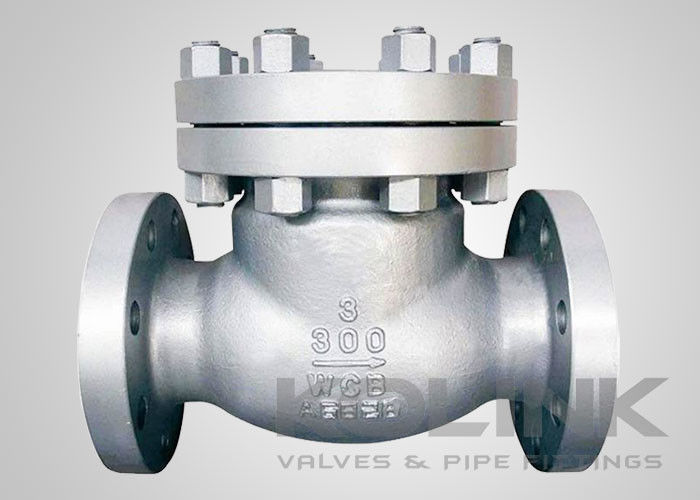

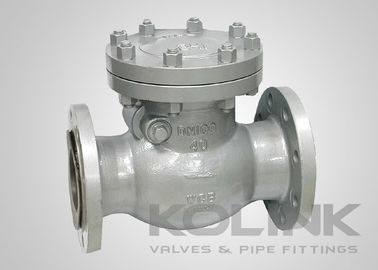

Gusseisen Schwingungs-Scheckventil mit Flansche der Klasse 150-1500 WCB

Swing-Scheckventile sind die häufigsten und besten Scheckventile für den allgemeinen Gebrauch.im Vergleich zu anderen Rückschaltventilen der gleichen GrößeSie verfügen über ein einfaches Design, das leicht zu warten ist.

Das Schwungschaltventil funktioniert so, dass die Strömungskräfte die Scheibe von der geschlossenen Position in die vollständig offene Position bewegen können, indem sie in einer Schwungbogenbewegung gegen den Scharnierstopper im Inneren des Ventilkörpers bewegen.Aufgrund des Gewichts und der Lage des Schwerpunkts der Scheibe und des Schwingarm-Einbaus, kehrt das Ventil in die geschlossene Position zurück, wenn der Fluss unterbrochen oder umgekehrt wird.Externe Gegengewichte, die auf dem Scharnierpinn montiert sind, werden manchmal verwendet, um die Reaktionszeit und die Geschwindigkeit der Scheibe, die in die geschlossene Position zurückkehrt, zu erhöhen oder zu verringernDie Sitzflächen sind in der Regel flach, was bedeutet, dass die Position der Radialscheibe auf dem Sitz nicht kritisch ist, außer dass sie flach auf dem Sitz sein muss.

Schwingschaltventilscheiben sind nur dann stabil, wenn sie sich in einem System mit gleichmäßigem Durchfluss befinden und sich in der vollständig offenen Position befinden.Da der Scheiben-/Scharnier-Zentrum der Rotation ist eine angemessene Entfernung von seinem Drehpunkt, dauert es eine relativ lange Zeit, bis sich die Schwingungsrückschaltventile bei einem Durchflussstopp oder einer Umkehrung schließen.Umkehrströmungskräfte können eine große Erhöhung der Energie durch Strömungs- und Druckerhöhung erfahrenDiese Situation kann zu einem hochenergetischen Wasserhammer führen, wenn die Scheibe auf den Sitz schlägt.

Das Swing Check Valve kann mit vielen Optionen wie einem Hebel und Gewicht erweitert werden, die entworfen wurden, um das Ventil schneller zu schließen und zu verhindern, dass es schlägt.
