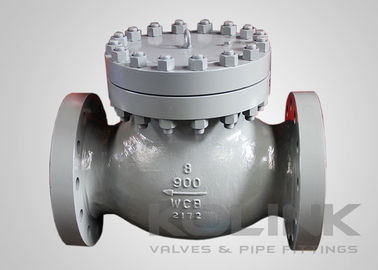

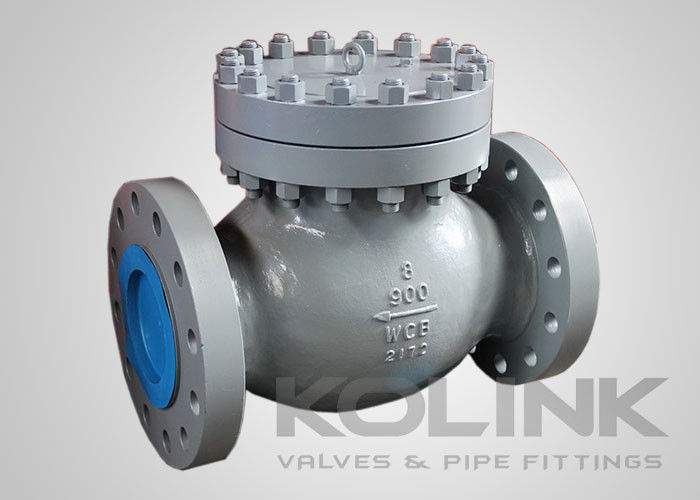

Gussstahl-Kolben-Rückschlagventil, federbelastete Hubscheibe, 2-36 Zoll

Kolben-Rückschlagventil aus Gussstahl Class150-1500, federbelastete Hubscheibe

Kolben-Rückschlagventile werden auch als Hub-Rückschlagventile bezeichnet. Sie sind im Wesentlichen Kugelventile ohne Spindel und Oberteile, wodurch die Scheibe auf Durchflussraten und -richtung reagieren kann. Die Scheibe hat eine lineare Bewegung und wird typischerweise am Körper geführt, mit konischen Dichtflächen. Federn können über der Scheibe angebracht werden, um mehr Schließkraft bereitzustellen, wenn die Scheibe in ihre geschlossene Position zurückkehrt. Einige Hersteller fügen extern angebrachte Ausgleichsleitungen hinzu, um die Scheibenöffnung bei geringeren Durchflüssen zu erhöhen. Die Ausgleichsleitung ist eine offene Druckkommunikationsvorrichtung, die gleichen Druck über der Scheibe und in der Rohrleitung stromabwärts der Scheibe aufrechterhält.

Abhängig von der Ventilkörperkonfiguration (Y-Muster, Winkel oder T-Muster) könnte der Druckabfall nahe dem eines Kippscheiben-Rückschlagventils oder viel höher sein. Die Scheibe dieses Rückschlagventil-Designs ist in offener Position stabil und kann mit einer Vielzahl von Durchflussraten verwendet werden.
