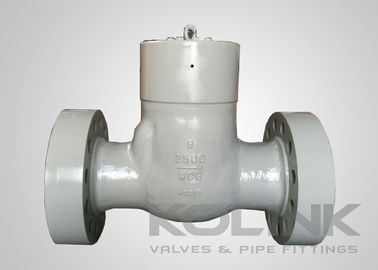

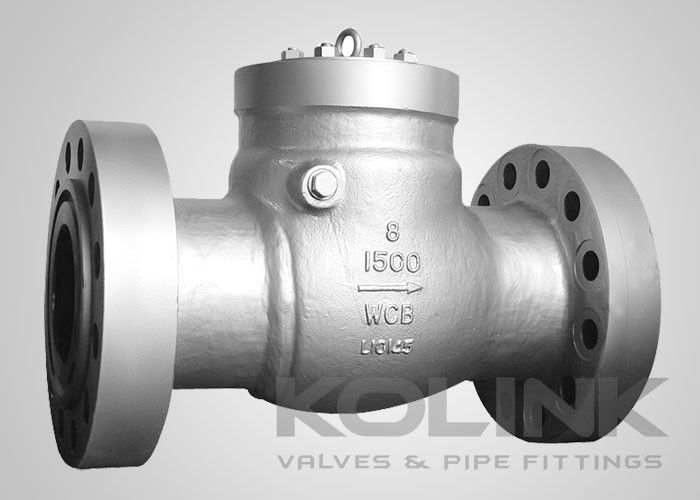

Druckdichtung Schwingungs-Scheckventil Klasse 600-2500 Hochdruck

Eine Druckdichtungs-Haube wird für einen besseren Verschluss unter Hochdruckbedingungen empfohlen, während eine verschraubte Haube weiterhin als Option für den Kunden verfügbar ist.

Die Druckdichtungskonstruktion beinhaltet eine Metall-auf-Metall-Dichtung, die mit steigendem Druck dichter wird. Die anfängliche Vorspannung verformt die Verjüngung der Weicheisendichtung, um sich mit der Verjüngung der Haube zu verbinden. Die dünne Messerkante der Dichtung wird fest zwischen Körper und Haube verkeilt. Der flache Winkel stellt sicher, dass die Dichtung nur mit einer geringen Aufwärtskraft auf die Haube fest abgedichtet wird. Sobald die anfängliche Dichtung hergestellt ist, bleibt die Körper-/Haubenverbindung unabhängig von thermischen oder Druckbedingungen im Ventil leckagefrei. Nach der Montage der Verbindung ist keine weitere Einstellung der Hauben-Kopfschrauben erforderlich.

• Schwenkscheiben-Design
• Druckdichtungs-Abdeckung
• Internes Scharnierstift-Design Standard
• Durchgehender Scharnierstift-Design verfügbar
• Flansch- oder Stumpfschweißenden
• Zusätzlicher Hebel, Gegengewicht und Dämpfer verfügbar

• Design & Herstellung: API 6D, BS 1868, ASME B16.34
• Flansch zu Flansch: API 6D, ASME B16.10, EN 558
• Anschlussende: ASME B16.5, ASME B16.25, EN 1092, JIS B2220
• Prüfung und Inspektion: API 6D, EN 12266, API 598, BS 6755
