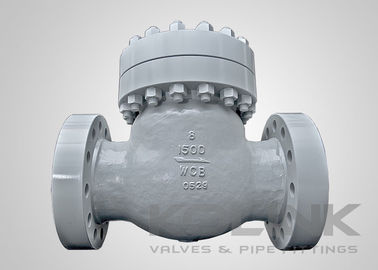

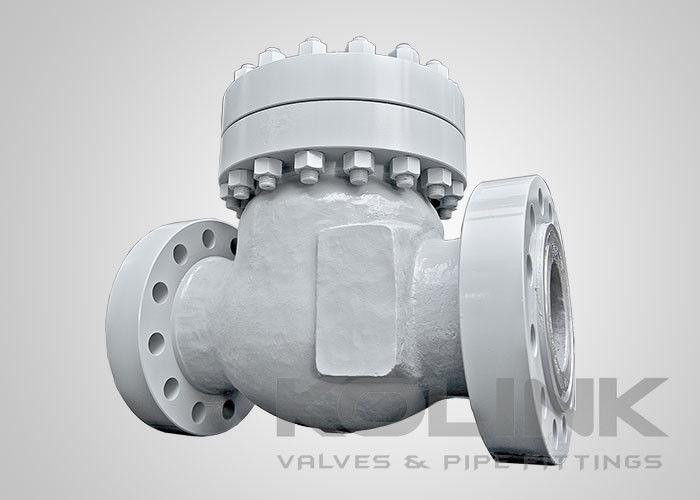

Hochdruck-Scheckventil Schwingklappen für horizontale Strömung 600 - 2500 LB

Hochdruck-Scheckventil Schwingklappen für horizontale Strömung

Swing-Scheckventile sind die häufigsten und besten Scheckventile für den allgemeinen Gebrauch.im Vergleich zu anderen Rückschaltventilen der gleichen GrößeSie verfügen über ein einfaches Design, das leicht zu warten ist.
Das Schwungschaltventil funktioniert so, dass die Strömungskräfte die Scheibe von der geschlossenen Position in die vollständig geöffnete Position bewegen können, indem sie in einer Wellenbogenbewegung gegen den Scharnierstoppe im Inneren des Ventilkörpers schwenken.Aufgrund des Gewichts und der Lage des Schwerpunkts der Scheibe und des Schwingarm-Einbaus, kehrt das Ventil in die geschlossene Position zurück, wenn der Fluss unterbrochen oder umgekehrt wird.Externe Gegengewichte, die auf dem Scharnierpinn montiert sind, werden manchmal verwendet, um die Reaktionszeit und die Geschwindigkeit der Scheibe, die in die geschlossene Position zurückkehrt, zu erhöhen oder zu verringernDie Sitzflächen sind in der Regel flach, was bedeutet, dass die Position der Radialscheibe auf dem Sitz nicht kritisch ist, außer dass sie flach auf dem Sitz sein muss.

Schwingschaltventilscheiben sind nicht stabil, es sei denn, sie befinden sich in Systemen mit stetigem Durchfluss und in der vollständig offenen Position.Da der Scheiben-/Scharnier-Zentrum der Rotation ist eine angemessene Entfernung von seinem Drehpunkt, dauert es eine relativ lange Zeit, bis sich die Schwungrückschaltventile bei einem Durchflussstopp oder einer Umkehrung schließen.Umkehrströmungskräfte können eine große Erhöhung der Energie durch Strömungs- und Druckbildung erfahrenDiese Situation kann zu einem hochenergetischen Wasserhammer führen, wenn die Scheibe auf den Sitz schlägt.

Das Swing Check Valve kann mit vielen Optionen wie einem Hebel und Gewicht erweitert werden, die entworfen wurden, um das Ventil schneller zu schließen und zu verhindern, dass es schlägt.

Eigenschaften von Schwingungsrückschaltventilen:
Swing Disc-Design
Schraubende Abdeckung
Standard für die Konstruktion von inneren Scharnierspangen
Durchkörper-Scharnier-Pin-Design verfügbar
Erneuerbarer Sitz
mit einem Durchmesser von mehr als 50 cm3
Zusätzlicher Hebel, Gegengewicht und Dämpfer verfügbar

Anwendbare Normen für Schwingungsrückschaltventile:
a) Konstruktion und Herstellung: API 6D, BS 1868, ASME B16.34
b) von Angesicht zu Angesicht: API 6D, ASME B16.10, EN 558
c) Verbindungsende: ASME B16.5, ASME B16.25, EN 1092, JIS B2220
d) Prüfung und Inspektion: API 6D, EN 12266, API 598, BS 6755
